寶德2664型二位二通球閥技術數據表
- 2018-03-26 16:18:00
- 上海維特銳-周娟 原創
- 2583
電動驅動的球閥 2664，由一個黃銅或不銹鋼制外殼和一個帶有手動操作裝置及光學位置指示器的電機驅動裝置構成。驅動裝置經由符合 DIN ISO 5211 的機械接口 F03 與球閥相連。球閥根據二位運行原理工作。借助于凸輪和 2 個微型開關進行電壓轉換。電機驅動裝置會將球閥轉動 90°，由此打開或關閉管道截面。在帶有電位計的結構中，可以駛向規定的中間位置。微型開關或電位計也可應用于電氣位置反饋信號。可提供由兩部分或三部分構成的閥體。在由三部分構成的結構中，可以將球閥的中間部件簡單地從設備中拆除。2664 型球閥適合多種使用中性和侵蝕性介質的情況。
寶德2664型球閥技術數據如下：
1.外殼材料MS鍍鎳工作電壓24 V DC或230 V AC或VA 1.4408電壓容差±10％2.驅動器材料PA功耗5.5 W或2.3 W
3.密封材料PTFE 24 V DC時的額定電流230 mA
4.在230 V AC時為10 mA
5.介質氣態和液態電機電壓24 V DC±10％
6.在24 V DC時驅動扭矩為9 Nm
7.介質，外殼標稱模式間歇工作ED 50％和密封材料（循環時間5分鐘）
8.不要攻擊帶極性的可調方向
9.運行時間為90°14秒
10.介質溫度0至+80°C電氣連接7針圓形連接器
11.環境。根據DIN 43651 0至+ 50°C
12.驅動器
13.帶微動開關
14.最大粘度40 mm2 / s帶電位計1kΩ15.電纜連接G 1/4至G 1防護等級IP 65，帶接線盒
16.住房類型兩個或三個部分
17.安裝位置任何，最好
18.特殊功能手動操作并向上驅動
19.光學位置連接驅動器接口F03至
20.顯示標準為球閥DIN ISO 5211,9 mm
21.流量：Kv值水[m3 / h]壓力數據[bar]
22.在+20°C時測量，在過壓至大氣壓力時為1巴壓力

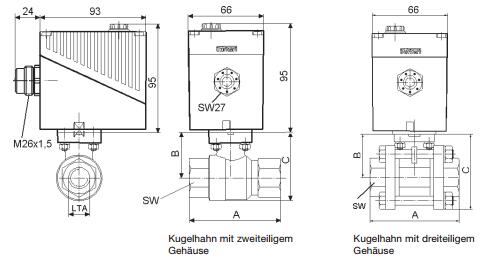

寶德2664型球閥尺寸圖如下：
以下為寶德2664型二位二通球閥常用訂貨號，我公司常備庫存現貨，
179307 838931
928931 738931
038931 638931
138931 438931
238931 338931
938931 048931
848931 748931
223341 648931
323341 548931
413341 248931
513341 148931
613341 423341
633341 533341
523341 433341
了解更多有關寶德2664型球閥產品信息，或詢價比請點擊：burkert寶德
